15 可视化检索

15. 可视化检索
全新检索模式,将检索结果转换为图形显示,进行人机交互处理的检索方法。结合Patentics独有的语义技术将杂乱无序的数据建立一张动态多维空间数据网,拓展技术分布地图分析、竞争对手热点技术分析、技术领域最新生力军分析等等,在新检索模式下产生全新的分析方法。 技术分布地图,自动统计全库20年该技术点专利申请趋势,自动统计该技术点前四位申请人的专利数量,自动找出第一位申请该技术点专利申请人及其申请专利,自动统计最近三年申请量最多的前四申请人;
自动找出技术领域中申请人技术点申请量都排在第一位的技术点,找出与竞争对手申请技术点都排在前四位的竞争技术点等等。

鉴于可视化检索是动态互动模式,因此我们采用页面介绍和PPT动画演示模式两种:
1. 页面介绍主要介绍可视化界面按钮、数据含义;
2. PPT动画介绍可视化检索具体操作方法,请点击下载《可视化检索》

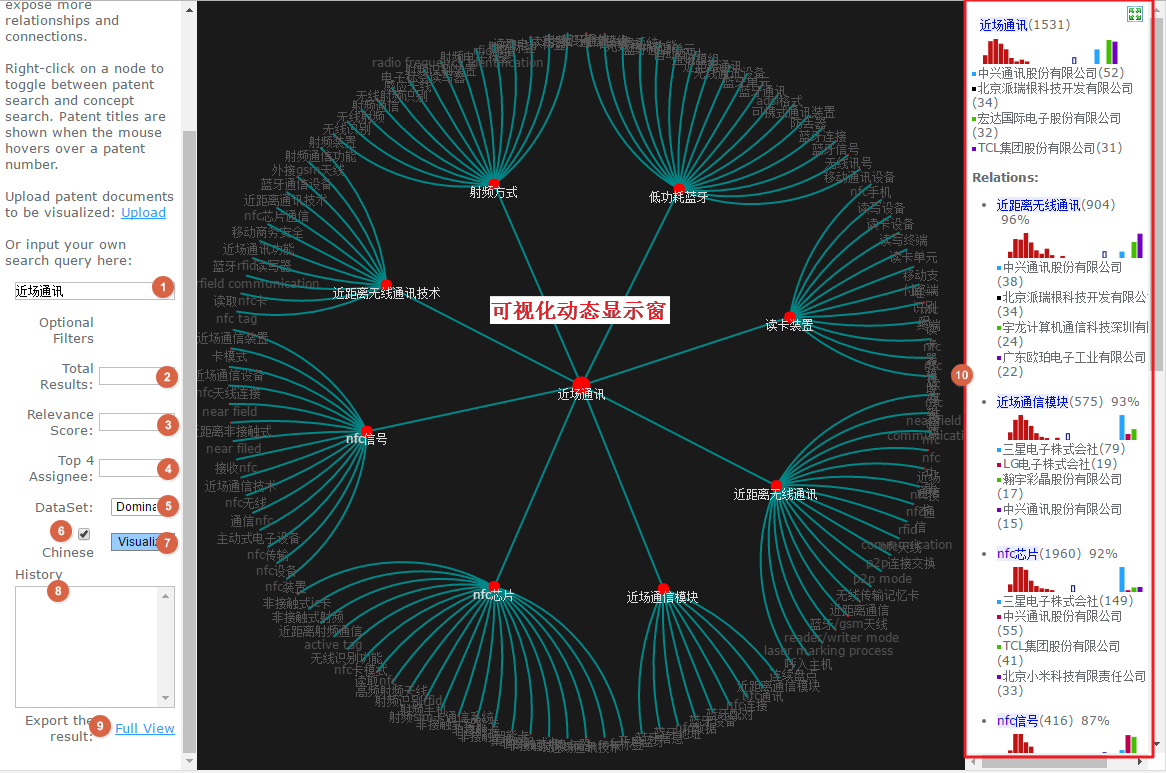

主界面:


1.检索输入框:输入检索概念关键词、专利号、公司等;
2.相关概念个数:范围1-128,默认为128,控制可视化视窗和概念取样聚类;
3.相关度:范围1-100,控制检索结果和相关概念与中心检索词的相关度,默认范围1-100,如取85,则为85-100;
4.取4个相关公司:主要控制右栏(10处)显示信息;
5.条件过滤:其中包括Dominant Ply和New Comer两个条件参数,Dominant Ply表示检索主题的四强公司,New Comer表示最近的新生力量,即刚刚加入该主题生力军;
6.勾选Chinese检索中文库,否则检索英文库;
7.可视化检索键;
8.检索历史记录框;
9.显示更多技术点和公司排名;
10.右栏信息显示,默认取8个技术点及拥有该类技术专利个数最多的前4位公司。


1.该技术词与检索主题的相关度;
2.该技术历年专利申请量,鼠标悬停显示年份和数量;
3.第一篇专利使用该技术词的专利,鼠标选定显示公司和年份;
4.最近3年公司的对该技术专利申请量,鼠标悬停显示公司和数量,颜色与代表下面公司所标记的颜色。
说明:点击1、2、3、4系统自动检索出所统计的专利,公司和技术词后面的数字代表专利数量,点击技术词或者公司名,系统也将自动检索。

Top 4 Assignee 用法:
1. 输入“公司名.1” :显示所输入公司所有排名第一的技术点;
2. 输入“公司名.1.3” : 显示输入公司最近三年专利申请量在3篇以上的技术点;
3. 输入“公司A | 公司B” : 显示公司A与公司B竞争可视化视图;
4. 输入“公司A |~ 公司B” : 显示公司A领先公司B可视化视图。

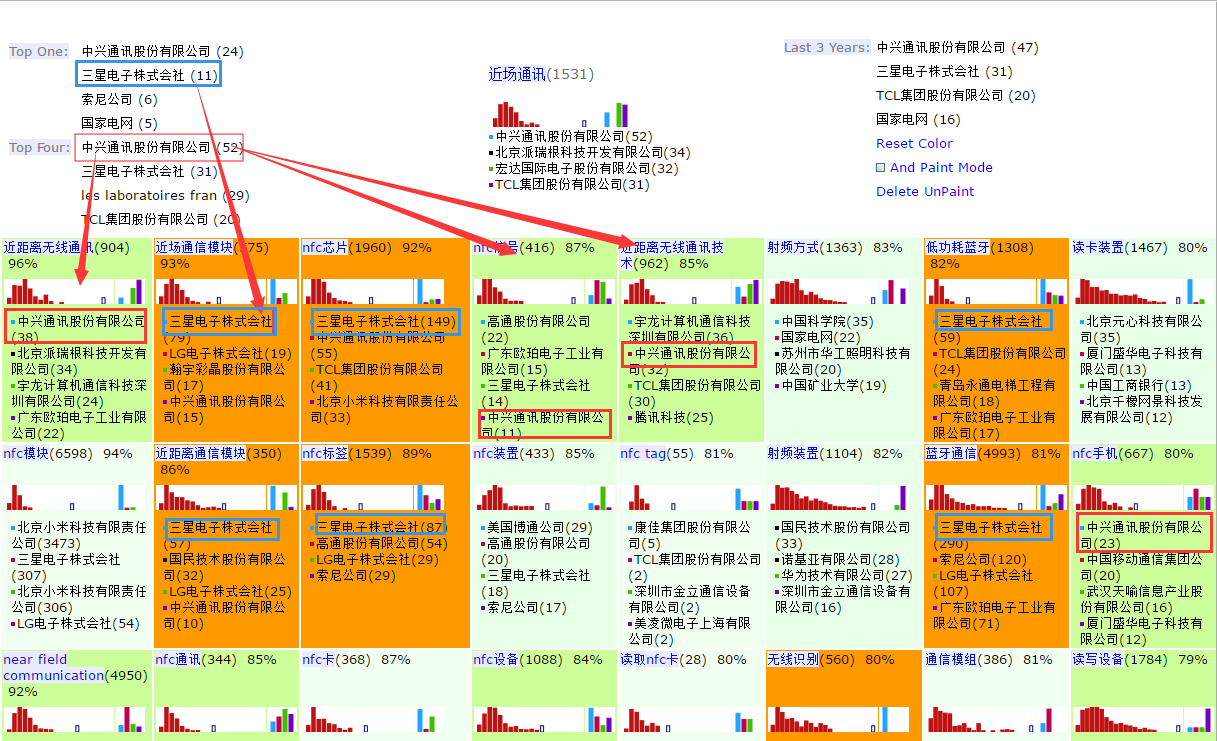

Full View



点击 Top One、Top Four、 Last Years中公司名自动在对应技术点标记颜色。
Top One :在128个技术点中,专利申请量排在第一位的4个公司,如:中兴有24个技术点,专利申请量排在第一,三星有11个;
Top Four:在128个技术点中,专利申请量排在前4位的4个公司,如:中兴有52个技术点,专利申请量排在前4位,三星有31个;
Last Years:近三年,在128个技术点中,专利申请量排在前4位的4个公司。
Reset Color : 出去所有颜色标记(复位);
And Paint Mode :勾选后,点击Top Four 中公司,如:点击中兴,将中兴所有的标记颜色,再点击三星,这是只对中兴和三星共有的技术点标记颜色,其他全部复位;
Delete Unpaint : 没有标记颜色,全部不显示。
